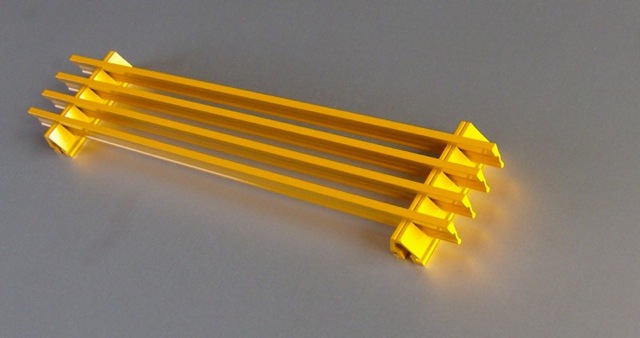

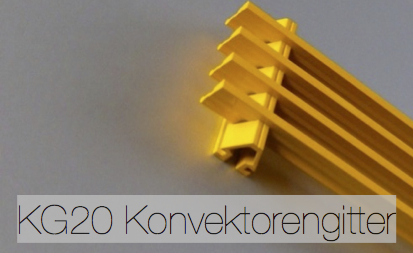

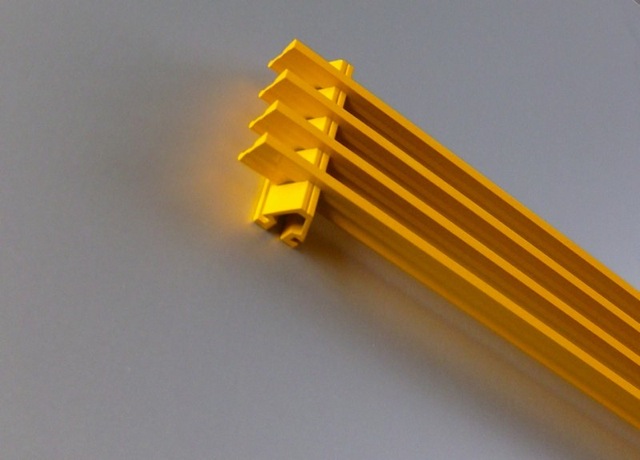

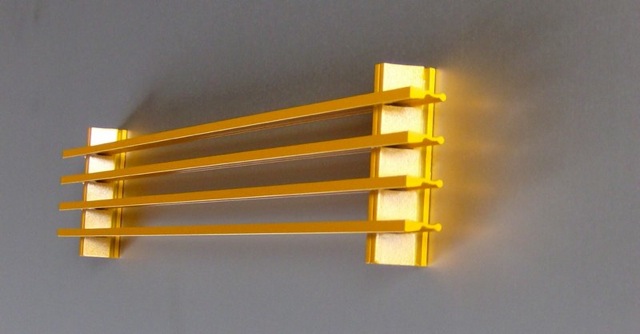

Grille convecteurs KG20

deutsch | français

Toutes les grilles sont spécialement fabriquées à la demande du client.

Les intervalles entre les lamelles peuvent être choisis au millimètre. Il est également possible de faire varier les intervalles entre les lamelles à l’intérieur d’une grille, de sorte que, par exemple, les lamelles situées en haut de la grille soient plus près les unes des autres et que l’intervalle entre les lamelles situées en bas de la grille soit de plus en plus grand. Différents types de lamelles peuvent également être utilisés sur une grille.

Les grilles se composent d’aluminium coextrudé et sont fabriquées en Suisse.


Téléchargements



Détails techniques

Taille maximale par élément:

Longueur: 3.3 m



Hauteur: 0.55 m

  En principe, possibilité d’éléments plus grands


Profondeur de montage:

20 mm



Intervalle entre les lamelles (module):

13 mm (Passage d’air 71 %)



intervalle min. 11.0 mm



Passage d’air:

dépendant de l'Intervalle entre les lamelles



(Calcul exact: PassageAir.xls)



Intervalle entre les supports de lamelle min.:

150 mm

Intervalle entre les supports de lamelle max.: 450 mm debout

Variante horizontale
Intervalle entre les supports de lamelle min.: 150 mm
Intervalle entre les supports de lamelle max.: 300 mm

Variante praticable
Intervalle entre les supports de lamelle min.: 150 mm
Intervalle entre les supports de lamelle max.: 250 mm

Profondeur de montage:

28 mm accessible


Poids:

6 kg/m2



Surfaces:

couleurs anodiques revêtement par pulvérisation RAL NCS IGP

Différentes formes, inclinaisons et lamelles en onglet possibles

Options :

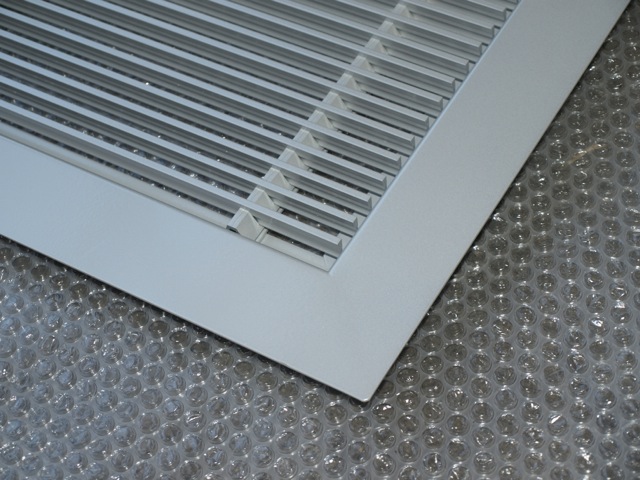

Cadre en L ou en Z

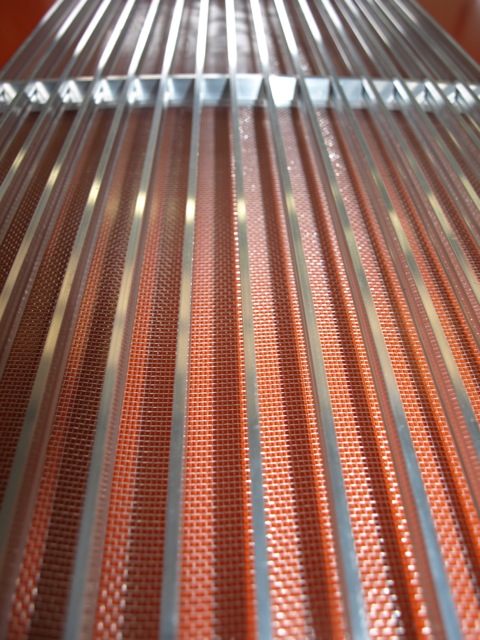

Moustiquaire en aluminium

Applications prévues:

  • Grilles de protection pour balustrades
  • Revêtements
  • Construction de cheminées
  • Caches frontaux pour radiateurs
  • Revêtements pour niches vitrées
  • Construction de cuisines
